1、用途
多通阀进气系统是一种在线自动控制系统。可由电动六通阀、电动多位顺序切换阀等执行器件,程序控制及气路系统组成(可以根据用户要求增减模块)。适用于大学试验室及中小企业试验室的仪器分析中多路样品的自动采集程序控制,即可以与仪器单机配合使用也可以与其它设备构成系统,并具有数据传输功能。本控制器操作简单、方便、灵活、可靠。还可用于电动切换阀、气动切换阀的切换、电磁阀的开与关;和色谱仪的进样阀与色谱工作站的同步控制,配合色谱仪进行采样、进样、气路切换及色谱柱的反吹等分析需要,也可用于相同要求的仪器、设备系统场所。
控制器采用485接口,具有数据通讯和触摸屏功能.
2.视频展示
(视频内容仅供参考)
3、多通阀进气系统工作原理
控制器由电动顺序切换阀、浮子流量计和通讯控制电路组成。如图所示,通过液晶屏操作控制顺序切换阀选择不同气源输入,将样品气体或液体定量送入色谱检测环节,通过485现场通讯总线,上传工作状态。
4、安装使用与注意事项
使用方法:
1.将6路被测气体分别 接到控制系统后面板的进气口1、2、3、 4、5、6号口,7号口是出口。
2.控制系统后面板有485通讯接口,接口1 为正;2为负。485接口电缆蓝为正;棕为负。
3.将220VAC电源线插入控制系统后面板的电源插座,并与电源连接。
4.打开前面板的电源开关,此时1-6六位阀自动复位到初始状态,即1-7两口相通。
注意事项:
a)使用的气体应纯净、干燥,防止油污、灰尘及机械杂质进入阀体;
b)气体应纯净,无油、无水、无固体杂质;
c)与阀连接的管路孔口应光滑无毛刺;
d)管路与阀安装时应双手操作,将螺母与密封压环顺序套在气路管上进行安装。

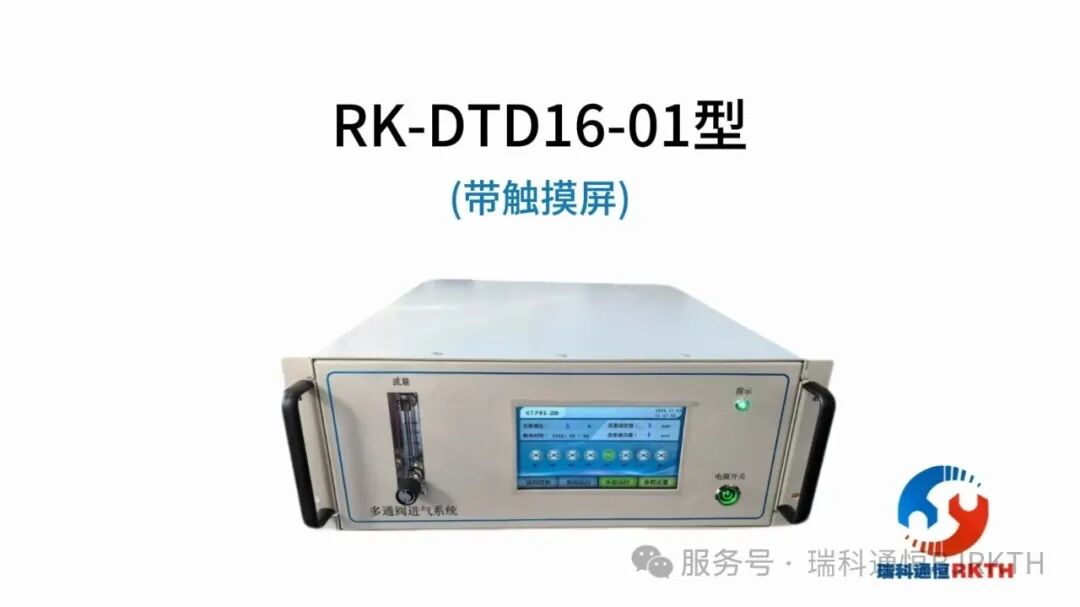

5、自动进样控制器类型展示

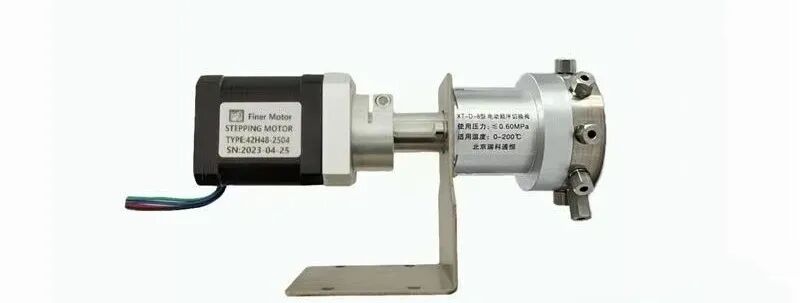

6、控制器内部电动顺序切换阀展示
主要技术参数
使用压力范围:0~0.60 MPa;
温度范围:0~200℃;
接口管径:1/16" 1/8"
切换次数:常温下连续工作大于100万次
1).XT-D-3型 电动顺序切换阀(三路进一路出)
3 ).XT-D-6型 电动顺序切换阀(六路进一路出)
4) .XT-D-8型 电动顺序切换阀(六路进一路出)
5 ).XT-D-10型 电动顺序切换阀(十路进一路出)
6 ).XT-D-16型 电动顺序切换阀(十六路进一路出)
7、控制器参考选型
