耐高温330℃气动加长杆十通阀（轴向）

1、用途
 耐高温330℃气动加长杆十通阀（轴向）用于对气体样品体积进行采样、定量、气路切换及其它具有相似要求的仪器和设备。

2、主要技术参数
 1)使用压力及温度范围：

十通阀的使用压力范围：0～0.60MPa
    十通阀的使用温度范围：0～330℃
    气缸的使用压力范围：0.3～0.60MPa
    气缸的使用温度范围：0～70℃

切换次数：常温下连续工作大于200万次

2)接口尺寸：
      阀头接口：1.6mm, 2mm, 3mm,1/16", 1/8"
     气缸接口：1.6mm, 2mm, 3mm, 1/16", 1/8", 塔型接头, 快拧接头, 快插接头

3)使用介质：气体、液体

3、外形及安装尺寸图

4、切换阀工作原理

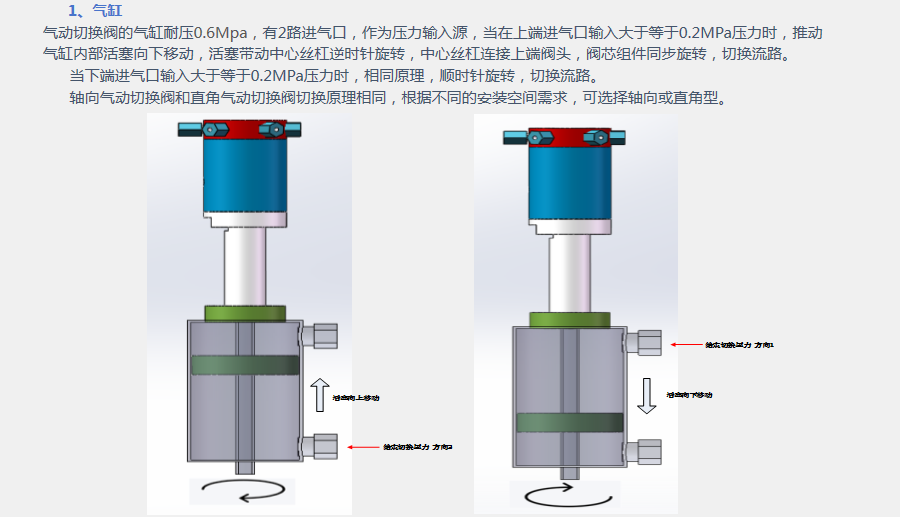

1、气缸工作原理

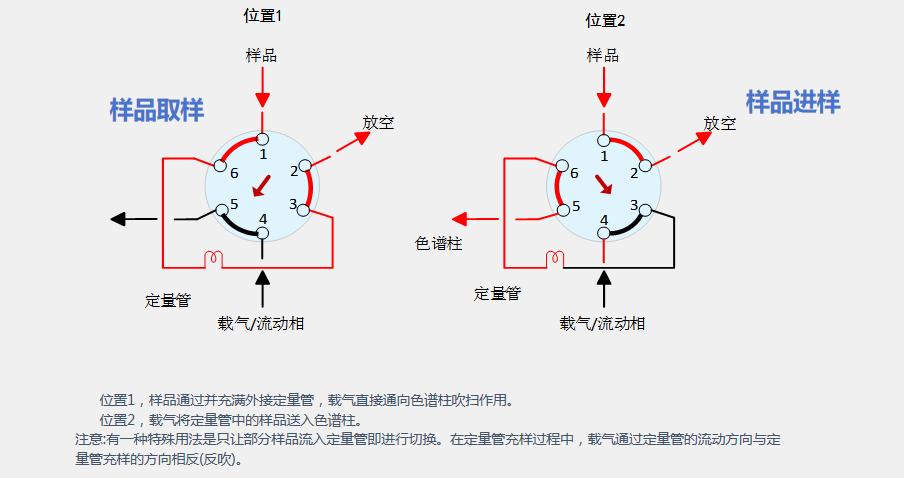

2、切换阀工作原理

5、重复性及清洁度测试（见下图谱图）

耐高温330℃气动加长杆十通阀（轴向）的清洁度检测谱图，采用原北京分析仪器厂的sp-3420气相色谱，FID检测器，量程12（即10-12），8M0.32测试柱，柱样器温度200℃，柱箱温度200℃，检测器温度250℃，见图二

阀的重复性检测谱图，柱箱100℃， 进样器150℃，检测器150℃，量程12（即10-12），见图三

6、使用与维护
 a.应防止油污，灰尘及一切机械杂质进入阀体
 b.应防止油污，灰尘及一切机械杂质进入气缸
 c.进出气管与阀体连接处不应有任何泄漏
 d.阀头与气缸连接处不应有松脱滑动，防止切换不到位

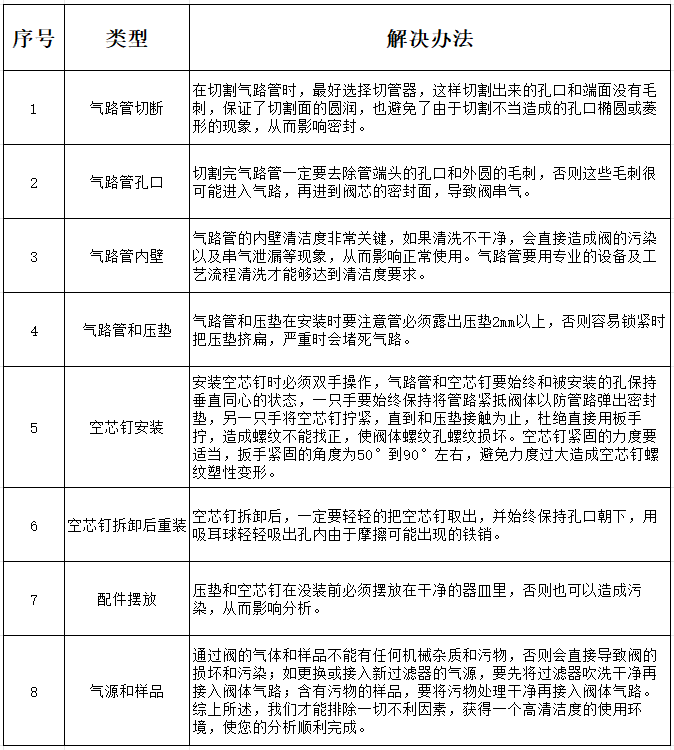

7、切换阀安装过程中容易出现的问题及解决办法
