气动十通阀加热箱

气动十通阀加热箱

一.加热箱技术参数

1.加热箱供电电压：交流 220V，额定功率 110W。

2.切换阀使用温度：

   常规款耐温200 °C。

   高温款可耐温330°C。

3.切换阀使用压力：0.6Mpa。

4.气密性：常温0.6MPa  保压法漏气率测试，使用氮气， 15分钟内无气泡产生。

5.洁净度：产品洁净度达色谱级。

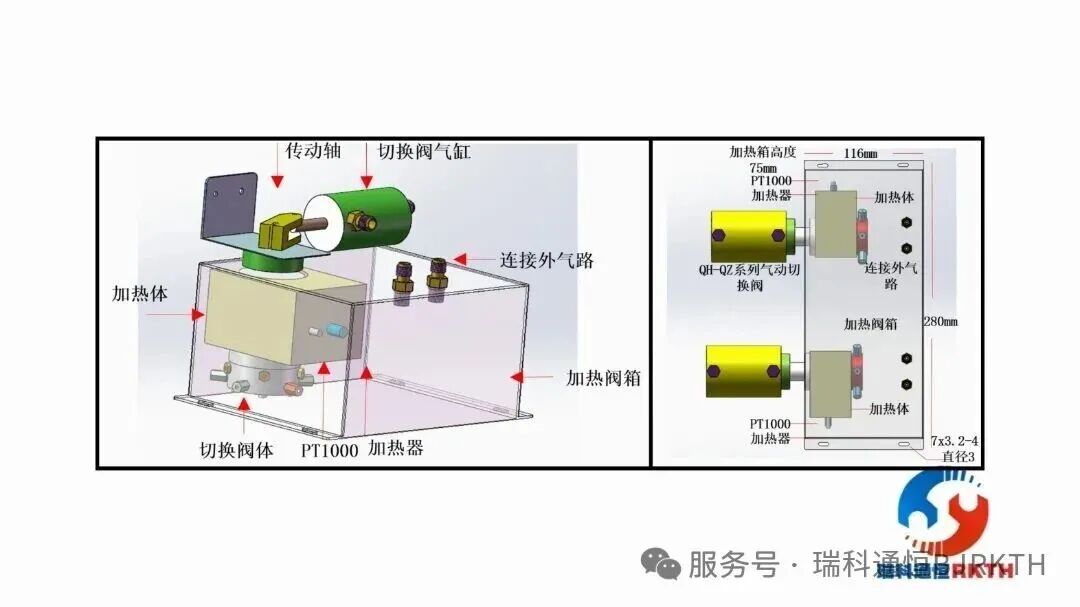

二.加热箱原理图

三.使用方法与注意事项

1.使用方法：

a).气路连接：

根据色谱进样气路应用需求，连接阀头管路，包括定量管、色谱柱入口、载气和放空接口。

b).气路调节：调节载气压力0.2MPa。

c).加热阀箱控制并同步色谱仪运行：

   连接PT100温度传感器，连接线不分方向。连接加热棒供电线，一般使用SSR继电器通用连接。

   使用通用控温表头设定与色谱仪需求一致的温度值。实际应用控温精度为±0.1℃。

   连接切换阀电源，并连接切换阀控制线同步色谱仪信号。

2.注意事项：

a）使用的气体应纯净、干燥，防止油污、灰尘及机械杂质进入阀体；

b）气体应纯净，无油、无水、无固体杂质；

c）与阀连接的管路孔口应光滑无毛刺；

d）管路与阀安装时应双手操作，将螺母与密封压环顺序套在气路管上进行安装。

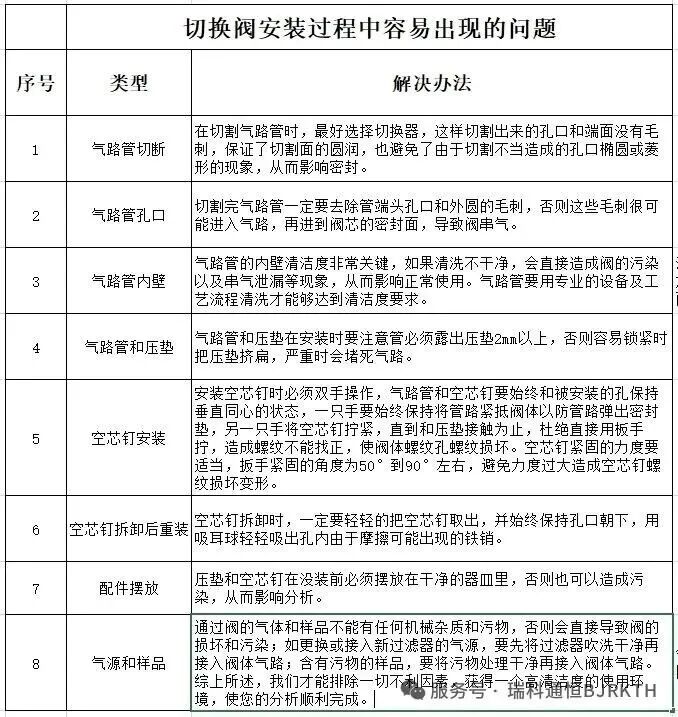

四.切换阀在安装过程中容易出现的问题
